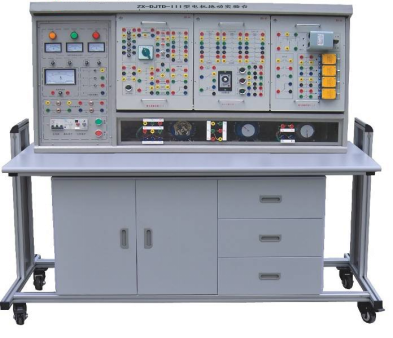

電機拖動實驗台

電機拖動實驗台

ZX-DJTD-III

一、産品概述：

ZX-DJTD-III型電機拖動實驗台是綜合了目前大中專院校"電力拖動"、"工廠電氣控制技術"、"繼電接觸控制"等課程實驗大綱的要求，特别适用于各院校現階段實驗設備的更新改造，爲高等專業學校、職業技術學院、技能培訓新建或擴建實驗室，迅速開設實驗課程提供了理想的實驗裝置。本裝置充分培養學生的動手能力，可完成工科專業多課程如"電力拖動"、"電氣控制技術"等實驗。
二、産品特點

1、綜合性強：本實驗裝置綜合了目前國内各類院校工廠電氣控制課程的全部實驗項目，
用戶可根據需要選購實驗部件，實驗的深度可根據需要作靈活調整，普及與提高可根據教學的進度有機地結合。

2、科學性強：裝置占地面積少，節約實驗用房，減少基建投資；實驗室整齊美觀，改善實驗環境；實驗内容豐富，設計合理，除了加深理論知識外，還可結合實際情況開設出設計性、綜合性實驗。

3、安全性強：設有電壓型漏電保護器和電流型漏電保護器，确保操作者的安全；各電源輸出均有監示及短路保護等功能，各測量儀表均有的保護功能，使用安全可靠。電機裝在實驗台内，用透明有機玻璃做隔離面闆，電機運轉情況一目了然，又提高安全性。
三、整機性能

1、輸入電源：三相四線(或三相五線) ～380V±10% 50Hz

2、工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃)

3、外形尺寸：135×55×3375px（長×寬×高）

4、裝置容量：＜1.0KVA
四、設備技術性能：

（一）電源儀器控制屏，控制屏爲雙層亞光密紋噴塑結構，爲實驗提供三相交流電源、測量儀表及安全保護裝置。

1、三相電源輸入指示燈，指示外部電源與實驗通斷情況。

2、三相線電壓指示交流電壓表，400V，3隻。

3、三相四線電源輸出，具有過載、短路、漏電保護。

4、3A交流電流表1隻。

5、四路電流測量插座。

6、電機與電機座的安裝拆卸方便：電機組采用一體化電機底座闆，底座攻絲、電機導軌攻絲，在固定位置用螺栓固定電機與導軌，聯軸器采用精密聯軸器，方便電機更換。

7、各種電動機啓動制動模式采用數控制動器制動模式，通過調節旋鈕或數控給定信号，直接進行電機制動，制動過程方便可靠；

8、實驗台具有電流型漏電保護器和隔離變壓器作爲實驗保護措施，防止觸電事故發生。

（二）實驗桌，實驗桌主體爲雙層鐵質亞光密紋噴塑結構，桌面爲防火、防水、耐磨高密度闆，造型美觀大方。

（三）實驗挂箱具有的功能

1、單、三相可調交流電源

（1）提供三相0～380V連續可調的交流電源，同時可得到0～250V單相可調電源；

（2）提供三隻指針式交流電壓表，用于指示三相交流電源電壓輸出電壓值；

2、高精度數字交流電壓表、電流表、功率和功率因數表：

（1）數字交流電壓表：0～400V，0.5級，4位數顯；

（2）數字交流電流表：0～3A，0.5級，4位數顯；

（3）數字功率、功率因數表：0～450V，0～3A，0.5級，4位數顯；

3、直流電壓、毫安表、電流表：

（1）直流電壓表測量範圍0～250V，有2V、20V、250V三檔量程；

（2）直流毫安表測試範圍0～200mA，有2mA、20mA、200mA三檔量程；

（3）直流電流表，測量範圍0～3A。

（4）各儀表由自動換量程，三位半數顯，精度0.5級，具有超量程保護功能。

4、智能負載控制器

（1）用于控制磁粉制動器，實現負載模拟功能，可提供轉矩0～2N.m，最大功率200W；

（2）可通過調節旋鈕實現電機負載力矩的大小，力矩大小爲數字顯示；

5、轉速測量及變換電路

（1）轉速采用正交脈沖（A、B）和index信号Z脈沖變換電路；

（2）轉速顯示範圍表：0～+2000rpm

五、實驗項目

1、 直流電機實驗
（1）并勵直流電動機
（2）他勵直流發電機

2、 交流異步電機實驗
（1）三相籠型異步電動機的工作特性
（2）三相異步電動機的起動與調速

（1） 電機拖動實驗

（1）三相異步電機在各種運行狀态下的機械特性
（2）三相異步電動機點動和自鎖控制線路實驗
（3）三相異步電動機的正反轉控制線路實驗
（4）三相異步電動機Y/△降壓起動控制線路實驗
（5）兩地控制實驗

（6）兩台交流電機順序起停控制實驗

3、 同步電機實驗
（1）三相同步發電機的運行特性
（2）三相同步發電機的并聯運行
（3）三相同步電動機的并聯運行

4、 步進電機實驗

（1） 單步運行狀态

（2） 角位移和脈沖數的關系

（3） 空載突跳頻率的測定

（4） 空載最高連續工作頻率的測定

（5） 平均轉速和脈沖頻率的關系

5、 交流伺服電動機實驗

（1） 測交流伺服電動機幅值控制時的機械特性和調節特性

（2） 測交流伺服電動機幅值——相位控制時的機械特性

6、 直流測速發電機實驗

（1） 電機轉速與電樞輸出電壓的關系測量

（2） 發電機特性測試

7、 變壓器實驗

（1）單相變壓器的實驗研究

實驗一 單相變壓器的負載試驗

實驗二 單相變壓器的空載試驗

實驗三 單相變壓器的短路試驗

（2）三相變壓器的實驗研究

實驗一 測定三相變壓器的極性

實驗二 觀測不同聯接組時的空載電流和空載電勢波形
